التطبيق:
هذه السلسلة من آلة الطباعة مناسبة لورق الألومنيوم 8.5-40um ((السمك) ، ورق 30-80g/2
الميزات الرئيسية:
1، سلسلة ASY-D من آلة الحفر تعتمد سبعة محركات، أربعة أجزاء نظام التحكم في التوتر حلقة مغلقة التي شكلت من FUJIKURA أسطوانات الهواء الاحتكاك المصغرة، YASKAWA محولات ناقل التيار المتردد،محركات PANASONIC PLC و SIEMENS.التحكم يمكن أن يخرج بشكل مستقر أي شيء بسرعة منخفضة أو عالية.
2، تلقائيًا تغيير مواد الطباعة في حالة العمل عالية السرعة دون أي توقف ؛
3، يمكن أن يصلح سجل الألوان المحوسب تلقائيًا الانحراف بسرعة ودقة.
4، نوع البرج من وحدات الانسحاب والرجوع مع محطة عمل مزدوجة التي يتم تشغيلها جميعها من قبل مستقلمحرك متغير التيار;
5، الفرن مغلق بالكامل مع قناة الهواء الساخن قابلة لإعادة الاستخدام توفير الطاقة، نظام التحكم في درجة الحرارة الثابتة الذكية وتدفق الهواء قابل للتعديل.
6، جهاز تحميل أسطوانة الطباعة أقل من العمود للتبادل السريع والوضع الدقيق.
7، طباعة عرض سرعة خطية وعداد المتر ؛
8خيار: معظم أدوات الدليل يتم تزيينها معًا ، للحفاظ على مرونة الأدوات.
9تصميم دقيق، تصنيع موثوق به وتجميع عملية لجودة ممتازة.
البيانات التقنية:
| نوع الجهاز | YYASY-8600D |
| نوع المواد | أوراق الألومنيوم 10~40um، الورق: 38~80G/M2 وغيرها |
| كمية الألوان | 8 |
| أقصى عرض للطباعة | 600ملم |
| سرعة عمل الآلة | 220 متر/دقيقة |
| سرعة الطباعة | 200 متر/دقيقة |
| أقصى حد، أفتحها وأرجعها | Φ600mm |
| مقطوعة من طابعة الطباعة | Φ120mm-Φ280mm |
| دقة التسجيل | ±0.10 ملم |
| نطاق التوتر | 3-50 كجم |
| دقة التوتر | ± 0.5kg |
| القطر الداخلي للقلب الدوار | Φ76mm |
| مدى تحرك شفرة الطبيب | ± 5 ملم |
| ضغط الطباعة | 500 كجم |
| طريقة التجفيف | التدفئة الكهربائية |
| مصدر منخفض | > 0.6Mpa |
| استهلاك المياه الباردة | 1 طن / ساعة |
| طاقة المحرك الرئيسي | 30 كيلوواط |
| حجم الجهاز ((LWH) | 18000x3500x3500ملم |
| وزن الجهاز | 25000kg |

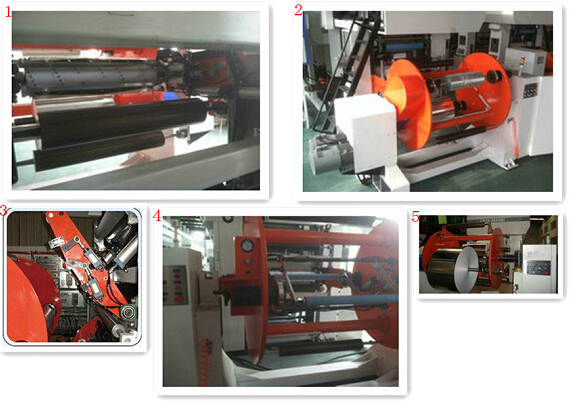

1، تلقائيًا اكتشاف سطح الشريط وقطع المادة في أعلى وأسفل اتجاهين.
2,نوع البرج من موقف الاستراحة المستقلمع محطتين للعمل، تغيير آلي للجو وترتيب.
3نوع آخر من الجروح
4,وحدة إعادة التلف مع رجل مطاطيجعل عملية إعادة التلف أكثر استقرارًا والمنتجات أكثر نظافة
5"إرجع إلى الوضع"

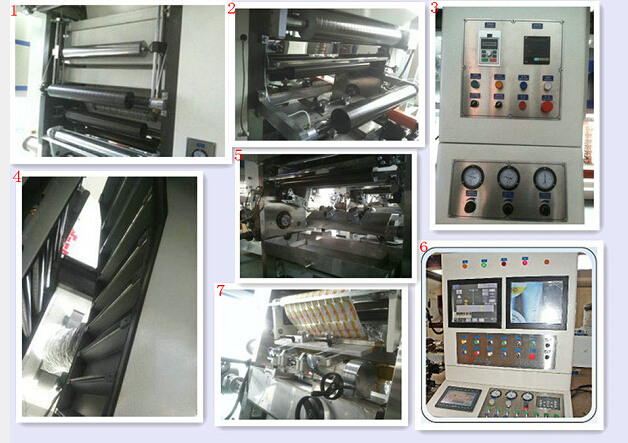

1، يستخدم عجلة التعويض حركة صعودا وهبوطا مع قيادة المسمار الدقيقة.
2,وحدة الطباعة الملونة الأخيرة يمكنها طباعة الجانبين الأمامي والخلفي للمواد
3لوحة التحكم لكل وحدة طباعة ملونة
4، عشرة حادة حقن الهواء الحرارية.
5جهاز تحميل الاسطوانةفي ثلاث اتجاهات تعديل شفرة الطبيب النيوماتيكي لموقف مثالي.
6,يتم توصيل واجهة الشاشة اللمسية بين الإنسان والآلة بوحدة التغذية الخارجية ، وتشمل لوحة تحكم سجل الألوان ، لوحة تحكم الآلة ، عرض كاميرا الفيديو وأزرار الوظيفة.
7,باستخدام صفيحة الفولاذ المقاوم للصدأ تغطي هيكل شفرة الطبيب، وجعل شكل الجهاز أكثر جمالا وسهولة التنظيف.

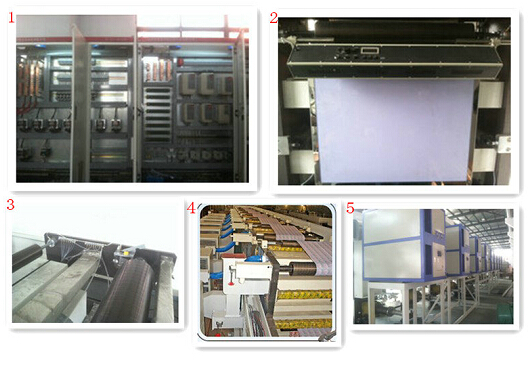

1، المربع الكهربائي الرئيسي يتضمن PANASONIC PLC ، YASKAWA AC inverter ، PANASONIC وسط رلاي الخ
2، الخيار: ستروبوسكوب كامل.
3رجل بارد: مساحة لمس كبيرة لتحقيق تأثير بارد مرغوب فيه ، والانتشار الذاتي للتدفق العكسي لا حاجة إلى ضغط عال ومفصل دوار.
4آلة طباعتنا تعمل
5، الخيار: مكيف الهواء بالإضافة إلى التدفئة الكهربائية المدمجة مع قناة الهواء القابلة لإعادة الاستخدام، عالية الكفاءة وتوفير الطاقة.
التكوين الرئيسي
| PLC | بانازونيك | مجموعة واحدة |
| المحرك الرئيسي | محرك متجهات التيار المتردد | مجموعة واحدة |
| تحريك و إعادة تحريك المحرك | محرك متجهات التيار المتردد | 4 مجموعات |
| المحركات الداخلية والخارجية | محرك متجهات التيار المتردد | مجموعتان |
| عاكس القيادة الرئيسي | ياسكاوا، اليابان | 1 ٪ |
| إفساح و إعادة لف عاكس | ياسكاوا، اليابان | 4 أجزاء |
| عاكس التغذية والإخراج | ياسكاوا، اليابان | 2 قطع |
| واجهة الإنسان والآلة | عرض ملون، تايوان | 2 قطع |
| أسطوانة هواء مفرغة صغيرة | (فوجيكورا) (جانبان) | 4 أجزاء |
| صمام الهواء الدقيق | SMC، اليابان | 4 أجزاء |
| أجزاء هوائية رئيسية | AIRTAC، تايوان | 1 دفعة |
| محامل أدوات الدليل | NSK، اليابان | 1 دفعة |
| تسجيل اللون التلقائي | شينمو، الصين | مجموعة واحدة |
| كاميرا فيديو | شينمو، الصين | مجموعة واحدة |
| فرشاة القضاء على الطاقة الساكنة | 1 دفعة |
